使用場所及使用要求

環境濕度：日平均相對濕度不大于95%，月平均相對濕度不大于90%，溫度聚降時，可能凝露；

海拔高度：不高于1000m

地震烈度：不超過8度

安裝場所：沒有火災、爆炸危險，沒有嚴重污穢、化學腐蝕及劇烈振動的場所；

對特殊工作條件，由制造廠與用戶協商并按標準進行修正。

SGM—企業代號

VD—真空設計

C—側裝

5—設計序號

12—額定電壓(kV)

□—額定電流(A)

□—額定短路開斷電流(kA)

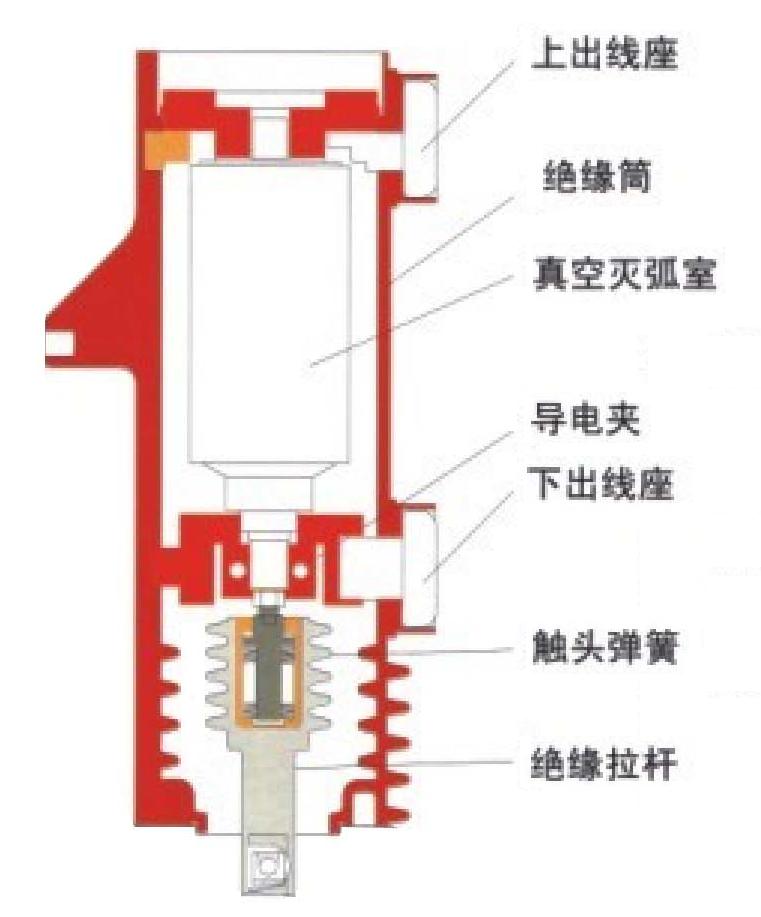

2、斷路器主導電回路部分采用三相落地式結構，滅弧室安裝在絕緣筒，也可采用直接固封方式，機械強度高，耐污能力強。

3、斷路器以真空作為滅弧介質，滅弧室采用杯狀縱磁結構，開斷能力強；

4、斷路器操作機構采用彈簧儲能方式，手動和電動操作互不干涉，具有自由脫扣和防跳功能；

5、斷路器可裝入固定式開關柜，特別適用于小型化開關柜；

6、斷路器的二次接線采用接線端子排，實現與外部電氣系統連接。

2、二次原理及接線圖、端子排列圖（若無端子排列圖按制造廠端子排編排）、額定操作電壓及配置要求；

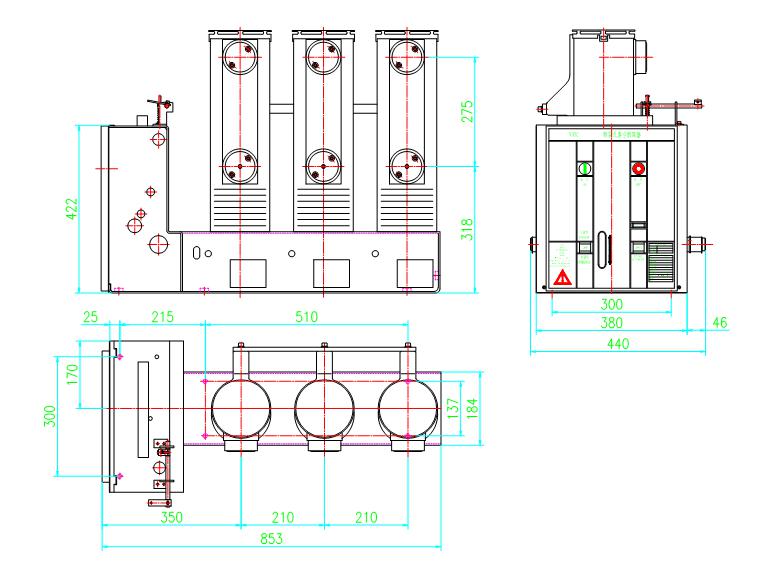

3、斷路器安裝方式及相間距離；

4、斷路器機構形式；

5、附件及備品備件的種類和數量；

6、特殊環境條件的要求及其它特殊要求。
